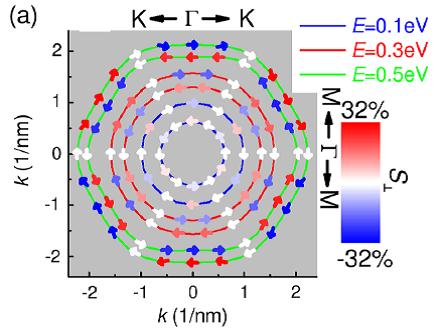

该研究通过计算揭示了纳米自旋电子晶体管在室温下工作的可能性。来自中国台湾清华大学的T. H. Wang和H. T. Jeng通过第一性原理计算，证实了一种理想的二维电子气（半导体自旋电子实现应用的关键）可在硒化铋超薄膜绝缘体中实现，该超薄膜用半导体MoTe2作衬底、在室温下生长即可制备。超薄器件中形成的二维电子气表现出大的“自旋分裂”（两种状态的电子自旋间的分离），这正是晶体管之类的设备所需要的特性。采用电子自旋的电子器件来处理信息，用的是电子固有的自旋特性，而不象目前常规电子器件那样用的是电子的电荷特性。这会使设备在更小的空间内存储更多的数据，消耗更少的电能，使用更便宜的材料。据巨纳集团低维材料在线91cailiao.cn的技术工程师Ronnie介绍，异质结构是现在的研究热点,Bi2Se3/MoTe2异质结构,使得一种理想的二维电子气（半导体自旋电子实现应用的关键）可在硒化铋超薄膜绝缘体中实现，该超薄膜用半导体MoTe2作衬底,在室温下生长即可制备。
